首頁>解決方案>工業自動化

工業自動化/ Automation business

油氣田SCADA方案

建設意義

       SCADA 系統是一種采用國際上先進的微機技術、網絡技術、通信技術及測量控制技術實現遠距離監視控制和數據采集及管理的分布式三遙系統。SCADA（Supervisory Control And Data Acquisition）系統，即監視控制和數據采集系統。

       通過建立油田生產自動化實時全過程監控的SCADA系統，使油田已建或在建信息網絡向井口擴展，實現油井?dāng)?shù)據的實時傳送和信息網絡的無縫鏈接，逐步形成油田生產管理與監控一體化的信息中心，將成為油田井網監控和生產調度管理的整體解決方案。

系統結構

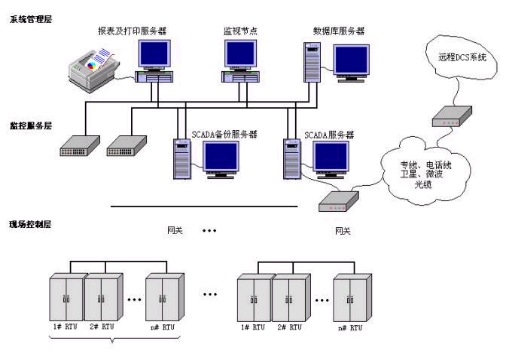

       SCADA系統是由現場控制層、監控服務層、系統管理層構成。


       現場控制層是實現SCADA功能的基本要素，由多個RTU或PLC組成，每個RTU都是一個獨立的子系統，負責對本地I/O點進行數據采集和控制。監控服務層是SCADA系統的核心，運行SCADA軟件，負責現場測控單元的集中監控和系統的配置、管理、維護。系統管理層提供數據存儲，以及對數據的應用分析。

  • 系統功能
  • 系統特點
  • 標準規范
  • 典型業績

       SCADA監控系統軟件系統提供的界面及功能可以實時監測各個井站的流程參數、報警信息、工作情況，并可以在中控室遙控遠程終端設備。通過流程圖及參數表實時監測各個井站的工藝流程狀態；通過報警分析界面及時了解報警信息；通過示功圖隨時了解井站工作情況；監控系統主要具有以下功能：

        ■ 油氣工藝流程監視功能；

        ■ 數據采集的遙測功能；

        ■ 現場設備的遙控功能；

        ■ 數據實時報警功能；

        ■ 歷史報警功能；

        ■ 采集數據的實時曲線分析功能；

        ■ 采集數據的歷史趨勢分析功能；

        ■ 重要數據的歷史存儲功能；

        ■ 通訊監測功能

        ■ 網絡冗余功能；

        ■ 分級式安全管理及策略。

安全、可靠、穩定性原則

        ■ 油井生產控制和生產指揮過程中，自動化系統起著極其關鍵的作用，系統的安全、可靠、穩定運行作為設計的首要原則。

開放性原則

        ■ 硬件、軟件系統均采用符合國際工業標準且使用廣泛的產品，網絡系統采用開放式網絡結構、標準的網絡協議、市場占有率高的產品。

        ■ 系統體系結構建立在開放性架構之上，網絡采用標準化、開放性的TCP/IP協議；

        ■ 網絡操作系統軟件、工作站操作系統采用開放性的產品；

        ■ 應用系統開發采用開放性開發平臺和開發技術，系統功能擴展、升級方便、二次開發容易、可快速移植。

技術先進性

        ■ 系統總體結構先進、組態技術先進、網絡技術先進，系統經受得起時間的考驗，保證所采用的技術不會很快被淘汰。

操作、維護簡單性

        ■ 系統不僅要功能完善，而且應該操作簡單、維護方便。

        ■ 監控系統完全漢化，易于理解和掌握；

        ■ 系統的組態基于圖形界面、有非常直觀的操作提示和說明，并提供在線幫助系統；

        ■ 對工業現場出現的異常提供分級別的、直觀的聲光、屏幕報警，同時通過多媒體（聲音、圖象、文字等）方式提供異常說明及處理對策建議；

        ■ 系統可方便地配置井、站相關參數；

        ■ 系統提供自動檢測、自動故障診斷功能，并提供故障處理對策建議，應具備自動恢復功能。

系統可伸縮性原則

        ■ 系統具有一定的應變能力，可以被方便地裁減和靈活的擴充，應使系統具有一定的可伸縮性。

        ■ 網絡系統建立在可伸縮的系統架構之上，可以簡潔、快速地?cái)U(kuò)充系統的工作站。

        ■ SCADA組態軟件具有可伸縮性，即能滿足目前系統的控制規模，也可以在系統規模增大的情況下快速增加控制規模。

《油氣田及管道儀表控制系統設計規范》     SY/T 0090-2006

《油氣田及管道計算機控制系統設計規范》  SY/T 0091-2006

《石油天然氣工程設計防火規范》                GB50183-2004

《爆炸和火災危險環境電力裝置設計規范》  GB50058-92

《油氣集輸設計規范》                                  GB50350-2005

《油氣生產物聯網系統建設規定》

     ■ 新疆彩南油田SCADA系統項目

     ■ 華北油田采油四廠SCADA系統

     ■ 新疆盆五井區SCADA系統項目

     ■ 新疆陸梁油田SCADA系統項目

     ■ 大港油田公司防汛防潮SCADA系統

     ■ 新疆油田風城1號稠油處理站物聯網建設工程

     ■ 安徽天然氣利辛-亳州SCADA系統

     ■ 延長油田子北-永坪原油管輸工程SCADA系統

     ■ 塔河油田供水水源地Ⅱ區水文地質勘察及地面配套工程監控及數據采集（SCADA）系統

       ...
