PlantE5100 DCS系列

PlantE5100分散控制系統（DCS）采用分散控制、集中操作和管理的基本設計思想，多層分級、合作自治的結構形式。具有強大的控制能力，可執行復雜的控制策略、具有良好的可擴展性，可根據需求進行系統升級和功能拓展。產品通過CE、EMC三級認證,符合G3防腐標準要求，能夠在現場復雜電磁環境中長期穩定工作，可應用于石化、煉油、儲運、化工、制藥、鋼鐵、能源、建材、輕工、造紙、環保等行業。

一、產品介紹

PlantE5100分散控制系統，其硬件裝置采用控制裝備冗余容錯、高適應性智能模塊等技術，軟件平臺采用多領域工程對象模型、實時數據庫、多語言集成編程開發環境、安全控制與安全防范等技術；是具有高可靠性、高安全性、高適應性、大規?；卣?，優質穩定的新一代高端主控系統。

二、產品特點

全冗余設計：系統網絡、控制網絡、控制器、電源模塊、I/O模塊均可冗余配置，無單點故障；

堅固設計：系統基于惡劣工業環境設計，模件均通過了嚴格的電磁兼容測試，符合三級標準，防腐蝕能力滿足G3標準要求；

全隔離設計：系統總線和模塊之間采用光電隔離，系統電源和現場電源隔離供電，模塊通道之間電氣隔離；

通道級診斷設計：每個模塊均可進行通訊狀態、信號斷線、短路、超量程等完善的自診斷和故障上報，直觀全面、直達通道級的自診斷系統；

冗余網絡設計：支持冗余環型或冗余星型網絡拓?fù)浣Y(jié)構，冗余網絡物理隔離；

支持所見即所得的組態方式，I/O及邏輯組態完全圖形化，直觀、易學；

支持Profibus DP/PA、Modbus TCP/RTU、HART、CanOpen等現場總線解決方案；

控制網絡最多支持8個網絡域，每個網絡域最多支持64對控制器和64個操作站；

本地I/O總線采用背板總線形式，最多可接12路分支共計96個模件。遠程I/O采用光纜傳輸，最遠可達20公里，最多可接24路分支；

具備網絡風暴自保護功能。

三、產品認證

CE、EMC

四、產品參數

1、控制器單元

主處理器：1.0GHz

I/O處理器：200MHz

SDRAM：2GB，支持ECC

NVRAM：2MB

FLASH：128MB，工業級

操作系統：高性能嵌入式實時操作系統

最大模塊數：192

本地通訊物理層：RS485，3.125Mbps

遠程通訊物理層：IEEE 802.3u，100M

供電電源：兩路冗余輸入，額定DC 24V

功耗：＜8W

2、KM231A 8通道模擬量輸入模件

通道配置：8通道模擬量輸入

模擬量輸入：0～20mA 、4～20mA

ADC分辨率：16位

共模干擾抑制比：＞120dB

有效信號范圍：0～24mA

溫度誤差：±0.004%/K

輸入抗阻：250Ω

平均無故障時間（MTBF）：≥1,000,000小時

供電電壓：DC 24V ±10%

3、KM231H 16通道模擬量輸入模件

通道配置：16通道模擬量輸入

模擬量輸入：0～20mA 、4～20mA

ADC分辨率：16位

共模干擾抑制比：＞120dB

有效信號范圍：0～24mA

溫度誤差：±0.004%/K

輸入抗阻：250Ω

平均無故障時間（MTBF）：≥1,000,000小時

供電電壓：DC 24V ±10%

4、KM232A 8通道熱電阻輸入模件

通道配置：8通道熱電阻輸入

輸入類型：0～320Ω

輸入信號：兩線制、三線制、四線制

分辨率：16位

共模干擾抑制比：＞120dB

有效信號范圍：0～325Ω

溫度誤差：±0.004%/K

平均無故障時間（MTBF）：≥1,000,000小時

供電電壓：DC 24V ±20%

5、KM233A 8通道熱電偶輸入模件

通道配置：8通道熱電偶輸入

輸入信號范圍：-100mV～+100mV

冷端溫度范圍：-25.0℃～+85.0℃

分辨率：16位

共模干擾抑制比：＞120dB

差模干擾抑制比：＞60dB（50/60HZ）

溫度誤差：±0.004%/K

輸入阻抗：mV信號輸入2MΩ

平均無故障時間（MTBF）：≥1,000,000小時

通道輸入極限電壓：DC5V

供電電壓：DC 24V ±20%

6、KM236C-G 8通道模擬量輸出模件

通道配置：8通道模擬量輸出

信號輸出類型：4～20mA

模塊的功率損耗：＜8W

ADC分辨率：14位

輸出通道間串?dāng)_：＞60dB

基本誤差限制（25℃）：電流輸出±0.2%

輸出范圍（額定值）：電流4～20mA

輸出極限電流：3～23mA（＜510Ω）

溫度誤差：±0.004%/K

負責抗阻：對電流輸出最大250Ω

平均無故障時間（MTBF）：≥1,000,000小時

供電電壓：DC 24V

空載電壓：DC 15V

7、KM237A 4通道頻率量輸入模件

通道配置：4通道頻率量輸入

頻率測量范圍：0～24kHz

電隔離：通道與系統之間 DC 1000V

模塊功率損耗：＜5W

計數脈沖頻率范圍：≤125Hz

硬件去抖時間：＜1ms

軟件去抖時間：3ms

脈沖計數最大值0Xffffffff

計數精度：±1

可測頻率范圍：1.0HZ～25.0KHZ

計數精度：±1（1～25Hz）

平均無故障時間（MTBF）：≥1,000,000小時

供電電壓：DC 24V

8、KM234A 16通道數字量輸入模件

通道配置：16通道數字量輸入

電隔離：通道與系統之間 DC 1000V

模塊功率損耗：＜6W

SOE分辨率：＜0.2ms

SOE事件存儲最大條數：240條

平均無故障時間（MTBF）：≥1,000,000小時

供電電壓：DC 24V

9、KM632A Profibus 通訊模件

通道配置：雙通道獨立模式，最多支持30個從站系統冗余模式（SR）時，最多支持15個從站

波特率：9.6、19.2、45.45、93.75、187.5、500、1500、3000 Kbps

內置終端電阻：120Ω

電隔離：通道與系統之間 DC 1000V

模塊功耗：＜3W

額定供電電壓：DC 24V

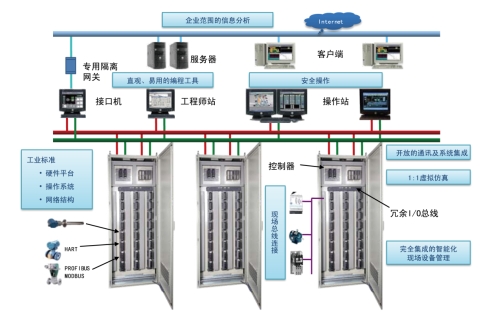

系統結構圖

產品應用業績

內蒙古西部天然氣股份有限公司旗下營4根50萬m3/日天然氣液化項目DCS、SIS項目

紅山油田燃煤注汽鍋爐工程過程控制系統

風城油田燃煤鍋爐注汽工程燃煤注汽站

全撬裝無人值守保4集氣站儀控撬

風城油田SAGD開發循環預熱階段采出液處理單元工程

車510井區原油DCS系統、SCADA系統

風城2號稠油聯合站工程

采油二廠81#站污水處理監控系統

七東1區30萬噸聚合物母液站及1號注聚站母液緩沖罐站工程

曙征鍋爐房、永安鍋爐房 DCS監控系統工程
