R500系列RTU

R500系列RTU 是安控科技新一代 RTU 產品，采用了先進的32位處理器和實時操作系統，兼具了高性能和實時性，控制系統集成化。R500系列RTU不僅能夠輕松應對邏輯運算、定時開關、加減計數等常規任務，更能夠完成復雜的數據處理、天然氣計量、高速計數、PID 控制以及通訊聯網等高級功能。


產品介紹
產品參數
產品選型
產品應用及業績

產品概述

產品特點

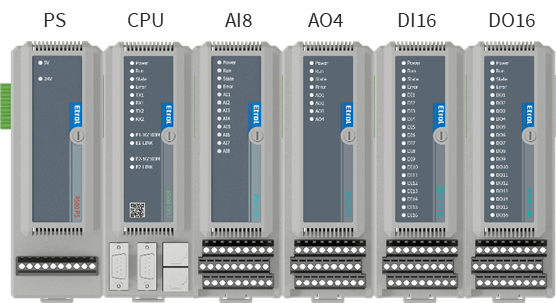

· 模塊化結構設計，支持標準DIN導軌安裝

· 主控集成以太網和串口，支持采用通信擴展模塊額外增加以太網口或串口

· 完善的通信服務，支持Modbus RTU/TCP、DNP3等通信協議

· IEC 61131-3標準，支持LD、FBD、ST、SFC和IL編程

· 支持電源、主控和網絡冗余，確保系統高可用運行狀態

· 適應惡劣工作環境，溫度范圍可達-40~70℃，濕度范圍5%~95% RH

· 通過CE認證，達到EMC電磁兼容3級標準

應用領域

通用工業數據采集與過程控制

油田天然氣處理站、聯合站

油田油井工藝參數檢測與生產優化控制

油田集轉油站、油庫、采油計量站的監控

氣舉油井控制和天然氣流量計量

熱水鍋爐、工業蒸汽鍋爐監控

水源井、揚水泵站遠程控制

管道泄漏檢測和閥門控制及管道流量測量

明渠、水閘及水位的檢測控制

大氣環境和水質監測

電力系統參數遙測遙控

供水自動化控制

城市水處理自動化控制

環境參數

環境條件	工作環境	-40 ~ +70℃，5 - 95% RH 無凝結 ，0 ~ 3000 米
	存儲環境	-50 ~ +80℃
	污染度	無腐蝕性氣體
機械環境	振動	5~16Hz，恒定振幅，1 mm 16 ~ 150 Hz，恒定加速度0.5 g
機械環境	沖擊	最大強度10g，11ms 半正弦波
防護等級	外殼防護	IP 20
電磁兼容	抗干擾等級	B 區
	靜電放電抗擾	接觸放電：6 kV，空氣放電：8 kV
	射頻電磁場輻射抗擾	1 kHz 80% AM 正弦波條件下： 80 MHz ~ 1 GHz 10 V/m
	瞬變脈沖群抗擾	2 kV CM，1 kV DM，5 kHz
	浪涌抗擾	2 kV CM，1 kV DM
	射頻場感應傳導抗擾	150 kHz ~ 80 MHz，10 V RMS，1 kHz 80% AM 正弦波
	傳導發射	0.15 MHz ~ 0.5 MHz：<79dB (μV) 準峰值；<66 dB (μV) 平均值 0.5 MHz ~ 30 MHz：<73dB (μV) 準峰值；<60 dB (μV) 平均值
	輻射發射	30 MHz ~ 230 MHz：< 40 dB (μV/m) 準峰值 230 MHz ~ 1 GHz：< 47 dB (μV/m) 準峰值

CPU主控

模塊型號	CPU-5021 / CPU-5021R	CPU-5051 / CPU-5051R
寬高深	4311892（mm）
額定功耗	5 VDC@700 mA
主頻	400 MHz	400 MHz
位運算	18 ns
整數運算	20 ns
浮點運算	35 ns
存儲空間	32MB DRAM，256MB FLASH
掉電保存空間	128 KB
擴展模塊數量	48	48
數字量輸入	512	512
數字量輸出	512	512
模擬量輸入	256	256
模擬量輸出	128	128
RTD 輸入	64	64
以太網	2*RJ45 100Mbps
串口	1RS 232，1RS 232 / RS 485
Modbus RTU	主站 / 從站	主站 / 從站
Modbus TCP	服務器	服務器
PID 回路	32	32
RTC 時鐘	±2秒/天，斷電保持，支持NTP時間同步
模塊熱插拔	支持
系統冗余	背板冗余（僅CPU主控型號帶R支持）

數字量輸入

模塊型號	DI16-24VDC	DI4-24VDC PULSE
額定功耗	5 VDC@90 mA	5 VDC@110 mA
通道數	16	4
輸入方式	無源信號	單極性脈沖
輸入電壓范圍	24 VDC ±10%	5 ~ 24 VDC
信號“1”最小值	> 8 VDC	-
信號“0”最大值	< 3 VDC	-
最大計數頻率	30 Hz	10 kHz
計數范圍	32 bits	32 bits
通道隔離	統一隔離	統一隔離
隔離電壓	2500 Vrms	2500 Vrms
隔離方式	光電隔離	光電隔離
瞬變保護	600 W	600 W

模擬量輸入

模塊型號	AI8-I	AI8-I HART	AI4-RTD
額定功耗	5 VDC@95 mA	5 VDC@80 mA	5 VDC@85 mA
通道數	8	8	4
輸入方式	電流	電流	熱電阻
分辨率	16 bits	16 bits	16 bits
刷新時間	100 ms	100 ms	100 ms
采樣時間	10 ms	10 ms	10 ms
輸入范圍	4 ~ 20 mA	4 ~ 20 mA	PT100
數字量范圍	10000 ~ 50000
測量精度（25℃）	±0.1% F.S	±0.1% F.S	±0.3% F.S
測量精度（全范圍）	±0.5% F.S	±0.5% F.S	±0.6% F.S
干擾抑制	支持	支持	支持
隔離電壓	2500 Vrms	2500 Vrms	2500 Vrms
隔離方式	磁耦隔離	磁耦隔離	磁耦隔離
瞬變保護	600 W	600 W	600 W
HART通信	-	HART 5 / HART 7	-

數字量輸出

模塊型號	DO16-24VDC
額定功耗	5 VDC@95 mA
通道數	16
輸出方式	源型
輸出電壓范圍	24 VDC ±10%
通道最大電流	200 mA
公共端最大電流	3 A
通道漏電流	100 μA
通道隔離	統一隔離
隔離電壓	2500 Vrms
隔離方式	光電隔離
瞬變保護	600 W
故障保護	預置位輸出

模擬量輸出

模塊型號	AO4-I
額定功耗	5 VDC@100 mA
通道數	4
輸出方式	電流
分辨率	16 bits
響應時間	100 ms
輸出范圍	4 ~ 20 mA
數字量范圍	10000 ~ 50000
測量精度（25℃）	±0.3% F.S
測量精度（全范圍）	±0.5% F.S
負載阻抗	700 Ω
隔離電壓	2500 Vrms
隔離方式	磁耦隔離
瞬變保護	600 W
故障保護	預置位輸出

通信模塊

模塊型號	CM-3RS	CM-8RS	CM-2ETH2RS
額定功耗	5 VDC@240 mA	5 VDC@400 mA	5 VDC@400 mA
RS 232	2	-	2
RS 232 / RS 485	3	-	1
RS 485	-	8	-
RJ 45	-	-	2
通信服務	ModBus RTU / ASCII / TCP(僅以太網接口支持)
服務模式	主站 / 從站

模塊型號	模塊信息
PS-15W 24VDC	24VDC輸入，5VDC/3A輸出
PS-135W 220VAC	220VAC輸入，24VDC/5A,5VDC/3A輸出
CPU-5021	主控模塊 2RJ45 1RS232 1*RS232/485
CPU-5021R	冗余主控模塊 2RJ45 1RS232 1*RS232/485
CPU-5051	主控模塊 2RJ45 1RS232 1*RS232/485
CPU-5051R	冗余主控模塊 2RJ45 1RS232 1*RS232/485
CM-3RS	通信模塊 2RS232/RS485 1RS485
CM-2ETH2RS	通信模塊 2RJ45 1RS232 1*RS232/485
CM-8RS	通信模塊 8*RS485
AI8-I	8 通道模擬量輸入模塊（電流型）
AI8-I HART	8 通道模擬量輸入模塊（電流型，支持HART）
AI4-RTD	4 通道熱電阻模塊
AO4-I	4 通道模擬量輸出模塊（電流型）
AO4-I HART^*	4 通道模擬量輸出模塊（電流型，支持HART）
DI16-24VDC	16 通道數字量輸入模塊（漏型）
DI4-24VDC PULSE	4 通道數字量輸入模塊（脈沖型）
DO16-24VDC	16 通道數字量輸出模塊（源型）
ME-GAS CPU	雙路天然氣流量計算模塊
ME-GAS IO	雙路天然氣流量計算IO模塊
ME-GAS MB	天然氣流量計算機底座
MB-IO	I/O 模塊底座
MB-CPU	主控模塊底座
MB-2CPU	冗余主控模塊底座
MB-PS	電源模塊底座
MB-2PS	冗余電源模塊底座
MB-3RS	3 路串口通信模塊底座
MB-2ETH2RS	2 路以太網和 2 路串口通信模塊底座
MB-8RS	8 路 RS485 串口通信模塊底座

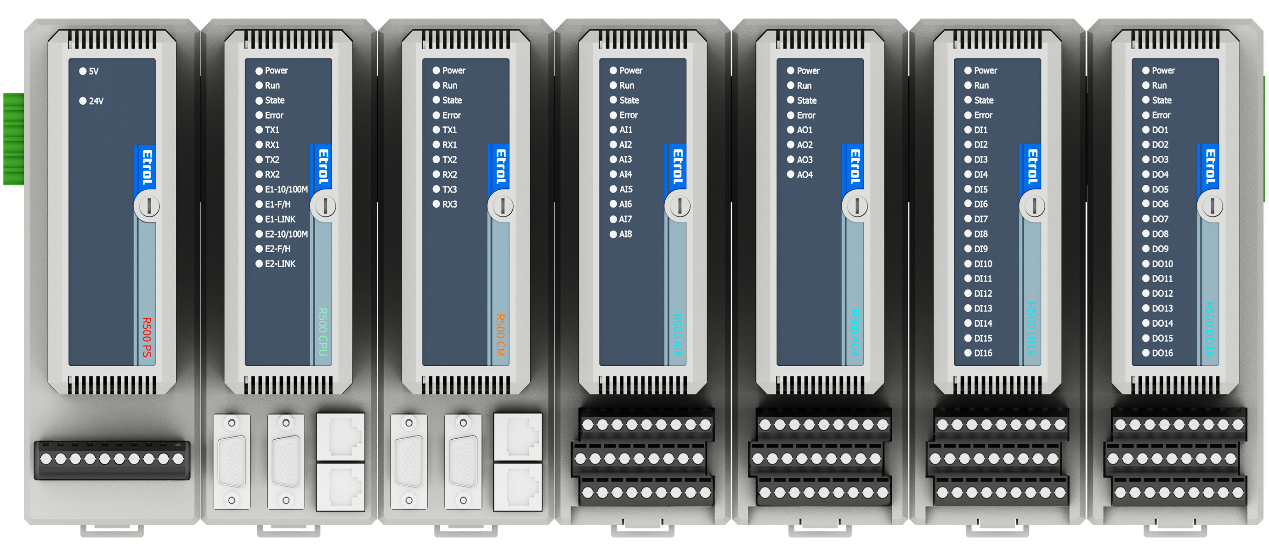

輸氣站

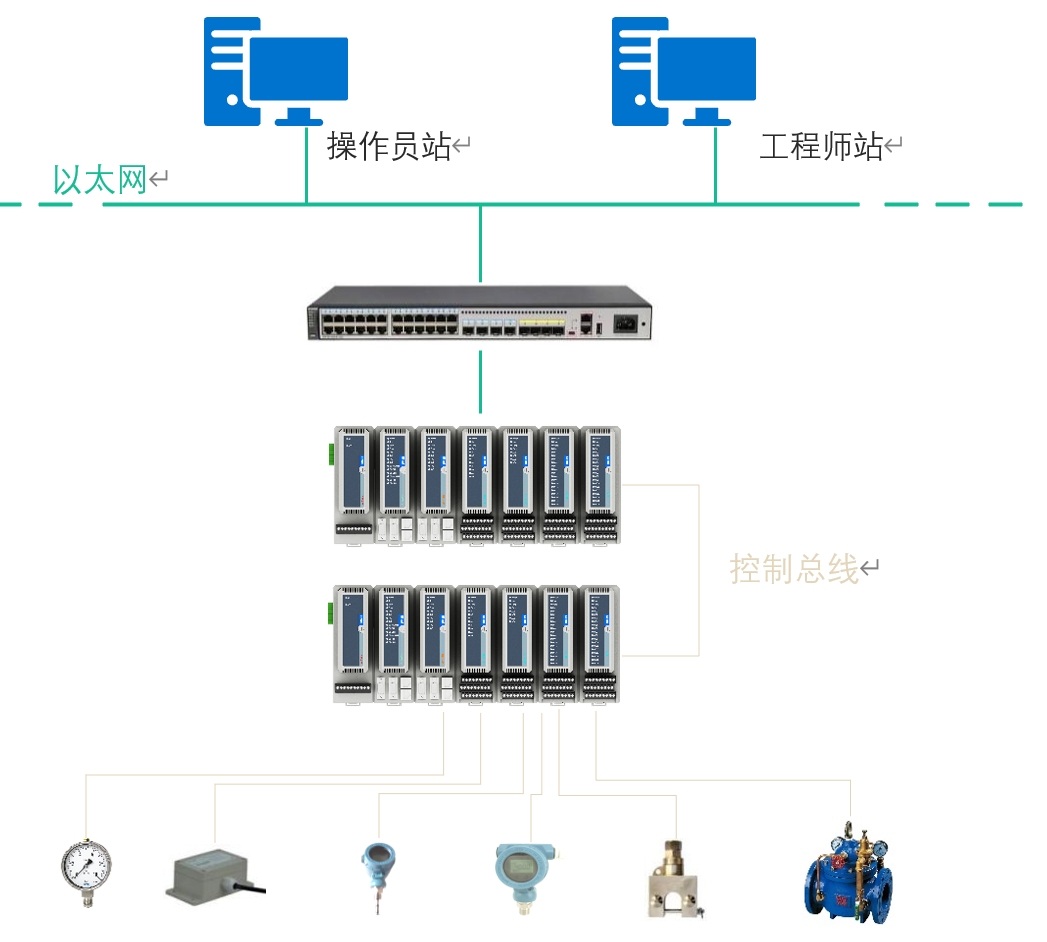

CPU-5021為主控模塊，采集各I/O模塊數據，并進行處理，上位機系統通過網絡讀取現場各種工況數據，進行顯示、報警、分析；

CM-3RS為串口通信擴展模塊，用于連接各種串口設備，本例中通過Modbus協議，獲取超聲波流量計和氣體組分分析儀的數據；

ME-GAS CPU為天然氣流量計算模塊，基于行業標準對天然氣孔板流量進行計算累積并保存，供主控程序使用；

各類I/O模塊根據硬件組態和應用程序執行相應的自動控制，如：PID調節，壓力、溫度采集，開關閥控制等。

鍋爐控制

AI8-I 模擬量輸入模塊連接相應溫度、液位、壓力、氧量、流量等傳感器，以16 bits分辨率和100 us周期，高速采集工藝數據，例如回水/供水/進水/出水溫度和壓力，鼓風機出口風壓、爐膛出口壓力、煙氣含氧量等；

CPU-5051 支持 PID 算法，實時調節燃燒器的輸出，保持鍋爐內部溫度穩定；最大支持32 回路，強大的算力支持，允許對主回路（蒸汽溫度）和副回路（燃燒空氣/燃料比）甚至更多回路進行實時調節，確保高效燃燒；

DO16/AO4輸出模塊，根據當前液位、流量、壓力等，控制燃料閥、給水泵、鼓風機、引風機等；

良好的環境適應性，在高溫高濕等復雜工況下，仍能保證系統穩定運行，為系統運行提供安全保護，出現過熱、低水位、超壓等異常情況，可立即關閉燃燒器，切斷燃料供應，啟動安全閥或緊急泄壓等，防止事故發生。
